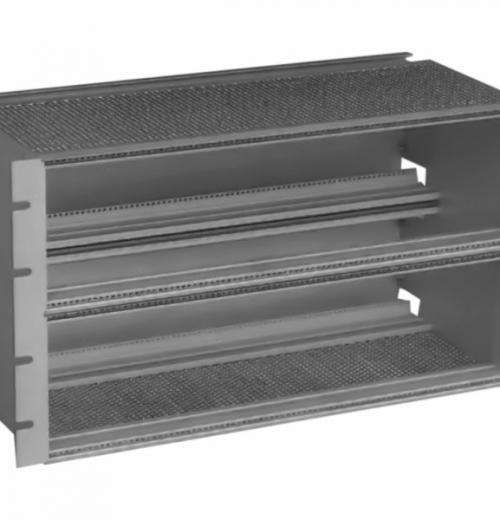

REF: SR-700-6U-D-3U
6U DE ALTURA - DUPLO 3U
CONSTRUÍDO CONFORME NORMA

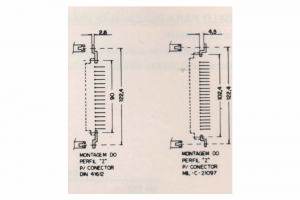

DIN 41494 P/ CONECTORES:
DIN 41612 (EUROCARD)
MIL - C-21097
O MODELO PARA PLACA-MÃE (BÁSICO) CONSISTE DE:
04 perfis frontais
04 perfis posteriores com 08 porcas M3,0 passantes em cada
02 laterais montadas nas cantoneiras frontais

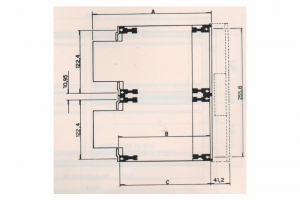

MODELO | P/ CONECTOR | CÓDIGO | A | B | C |
---|---|---|---|---|---|
SR 762 / 2 x 3U Dimensões da placa: 100,0 x 160,0 mm p/ Guia F/20 134,20 111,8 x 160,0 mm p/ Guia F/10 134,20 |
PLACA MÃE | SR 762/2x3U - 20 | 213,2 | - | 173,0 |
DIN 41612 | SR 762/2x3U - 21 | 213,2 | 175,6 | 173,0 | |
MIL-C-21097 | SR 762/2x3U - 22 | 213,2 | 168,5 | 173,0 | |
SR 763 / 2 x 3U Dimensões da placa: 100,0 x 220,0 mm p/ Guia F/20 194,20 111,0 x 160,0 mm p/ Guia F/10 194,20 |
PLACA MÃE | SR 763/2x3U - 20 | 273,2 | - | 233,0 |
DIN 41612 | SR 763/2x3U - 21 | 273,2 | 235,6 | 233,0 | |
MIL-C-21097 | SR 763/2x3U - 22 | 273,2 | 228,5 | 233,0 |
ACESSÓRIOS
Alça | Acrescentar ao código a letra: C |
Tampa perfurada sup/inf. | Acrescentar ao código a letra: T |
Blindagem de proteção posterior | Acrescentar ao código a letra: S |

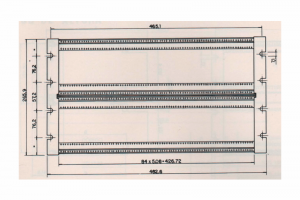

Barra frontal com 84 roscas M 2,5 | Acrescentar ao código a letra: G |
Acabamentos Padrão: Anodizado Fosco
Acabamentos Opcional: Alodinizado Incolor e Amarelo
