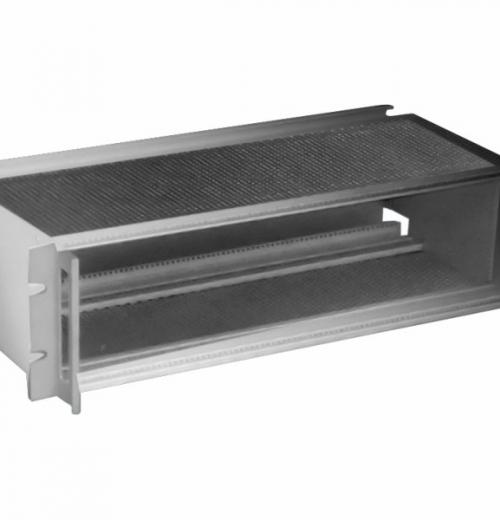

REF: SR-700-3U
3U DE ALTURA
CONSTRUÍDO CONFORME NORMA
DIN 41494 P/ CONECTORES:
DIN 41612 (EUROCARD)
MIL - C-21097
O MODELO PARA PLACA-MÃE (BÁSICO) CONSISTE DE:
02 perfis frontais
02 perfis posteriores com 08 porcas M3,0 passantes em cada
02 laterais montadas nas cantoneiras frontais

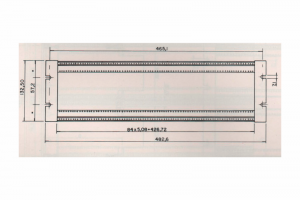

| MODELO | P/ CONECTOR | CÓDIGO | A | B | C |
|---|---|---|---|---|---|
| SR 732 Dimensões da placa: 100,0 x 160,0 mm p/ Guia F/20 134,20 111,0 x 160,0 mm p/ Guia F/10 134,20 |
PLACA MÃE | SR 732 -20 | 213,2 | - | 173,0 |
| DIN 41612 | SR 732 - 21 | 213,2 | 175,6 | 173,0 | |
| MIL-C-21097 | SR 732 - 22 | 213,2 | 168,5 | 173,0 | |
| SR 733 Dimensões da placa: 100,0 x 220,0 mm p/ Guia F/20 194,20 111,0 x 160,0 mm p/ Guia F/10 134,20 |
PLACA MÃE | SR 733 - 20 | 273,2 | - | 233,0 |
| DIN 41612 | SR 733 - 21 | 273,2 | 235,6 | 233,0 | |
| MIL-C-21097 | SR 733 - 22 | 273,2 | 228,5 | 233,0 |
Acabamentos Padrão: Anonizado Fosco
Acabamentos Opcional: Anonizado Incolor e Amarelo
